| TWELITE DIP シリアル通信アプリ(App_Uart)動作設定手順 |
|---|
** TWELITE DIP シリアル通信アプリ(App_Uart)動作設定 ＜カスタムデフォルト機能＞ **
* この無線マイコンモジュールで無線通信をするには、シリアル通信アプリ "App_UART"(デフォルトのファームウェア)
を書き込み、使用目的に合わせて、通信速度等、設定値の変更をしなければならない！
しかし、無線通信に必要な設定値に変更したファームウェアを作成＜カスタムデフォルト機能＞
これをしておけば、毎回インタラクティブモードで設定の変更する必要がない
1．設定変更を済ませた無線モジュールをTWELITE R2でパソコンに接続

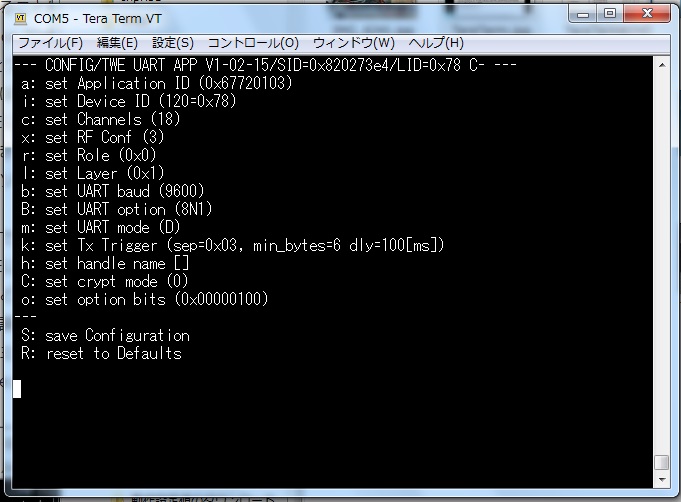

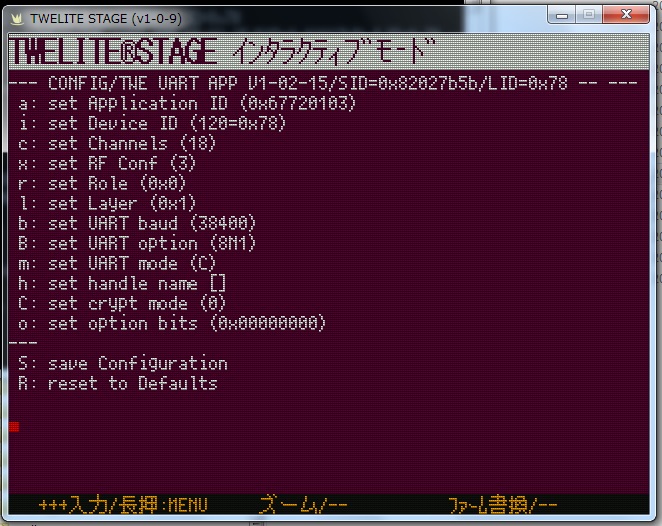

2．Tera Termを起動、画面上で＋＋＋と '＋' を三回入力し、インタラクティブモードとして、無線モジュールの設定値を表示
3．設定値のダウンロード

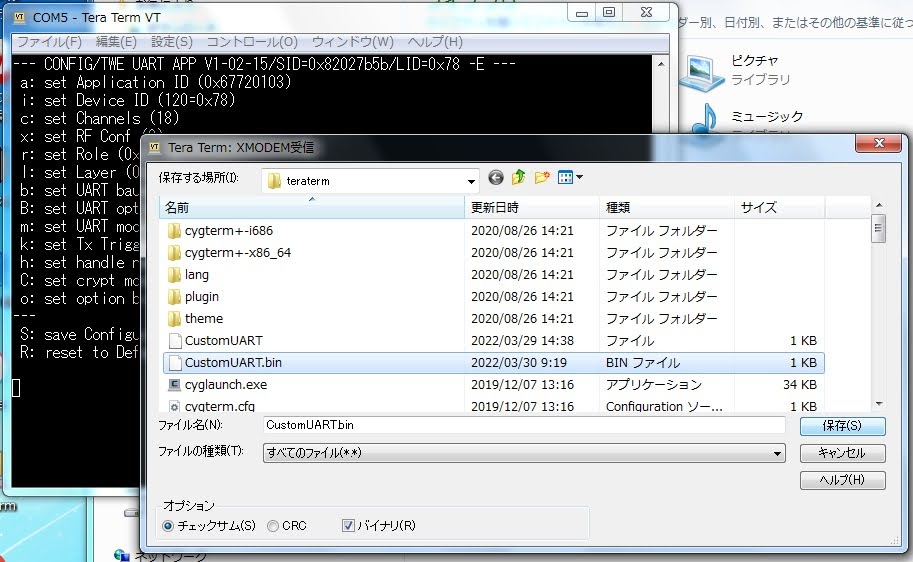

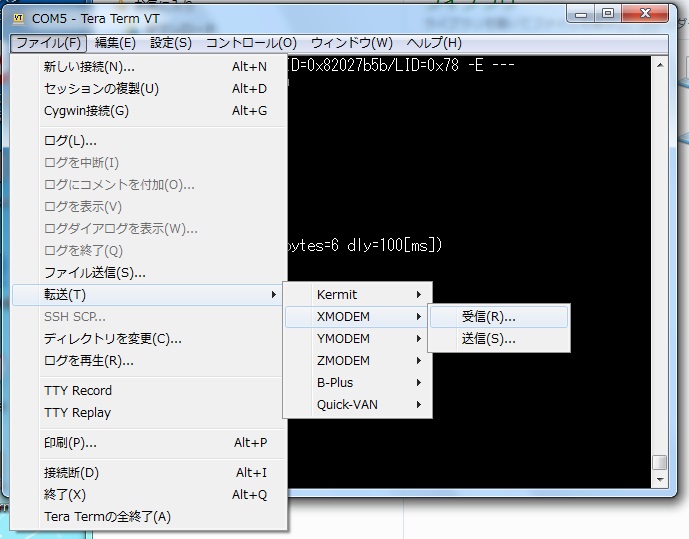

3-1．Tera Termのファイルメニューから「転送」->「XMODE」->「受信」を選択
3-2．ダウンロードする設定ファイルのファイル名を指定して「保存」をクリック

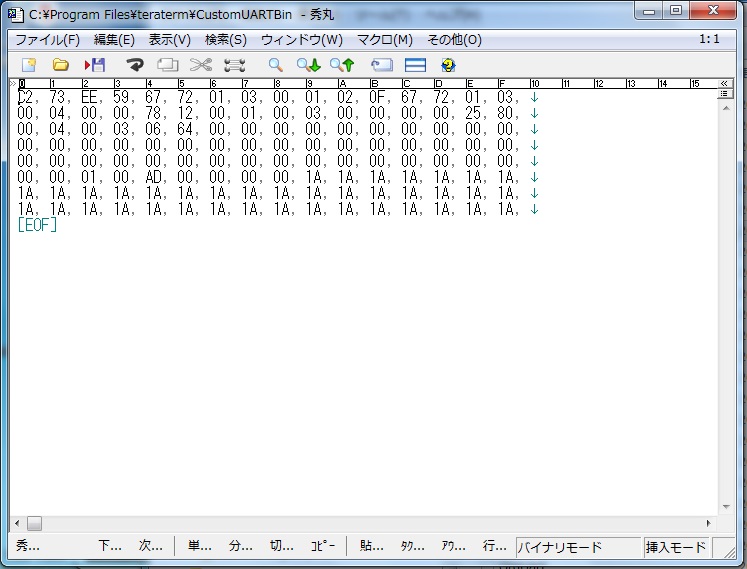

4．ダウンロードした設定ファイルをデフォルトのファームウェアの末尾に連結

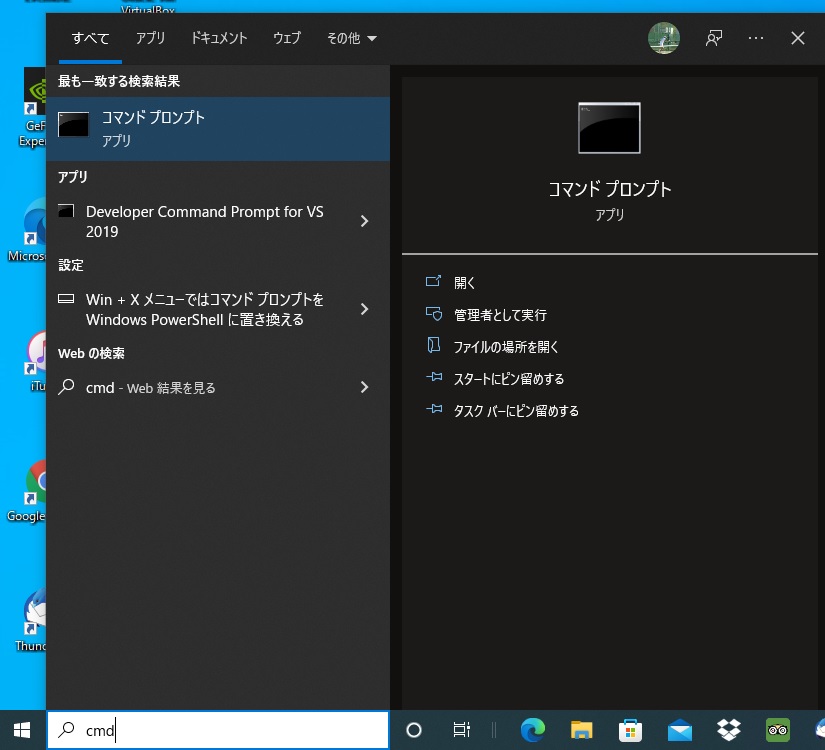

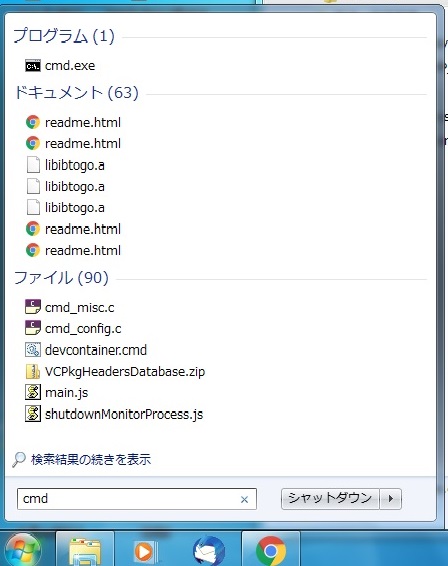

4-1．ウィンドウズのスタートボタンを押して "cmd" をキー入力するとコマンドプロンプトを起動
＊ Windows 7 ＊ Windows 10

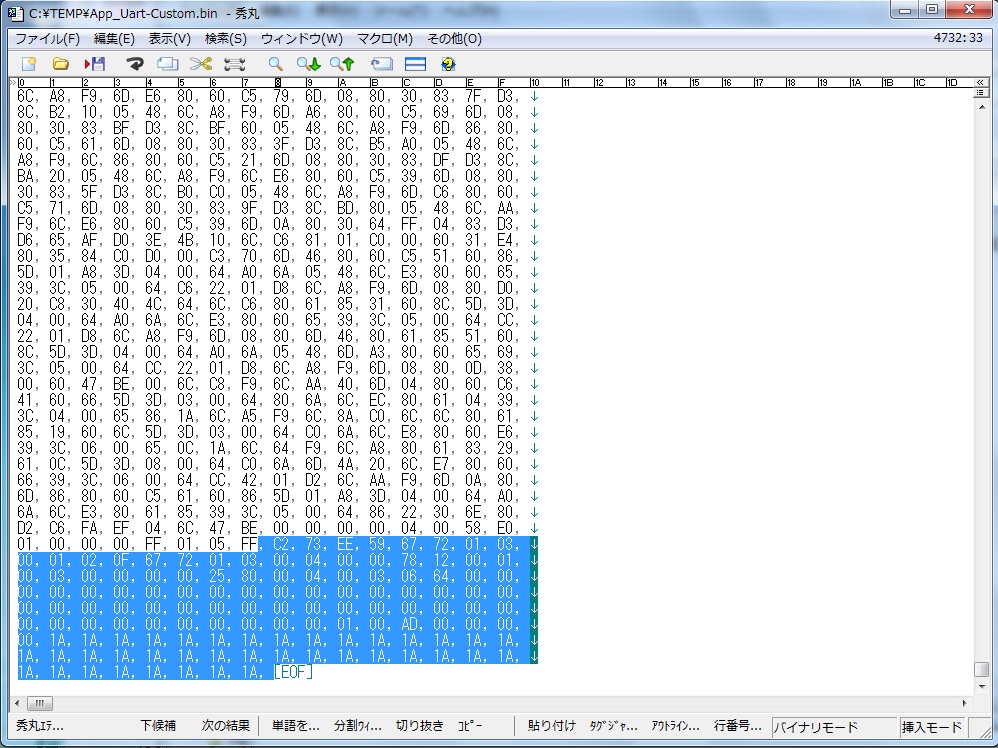

4-2．ダウンロードした設定ファイルをファームウェアに連結してカスタムファームウェアを作成
＊＊下記のコマンドをキー入力 ＊＊

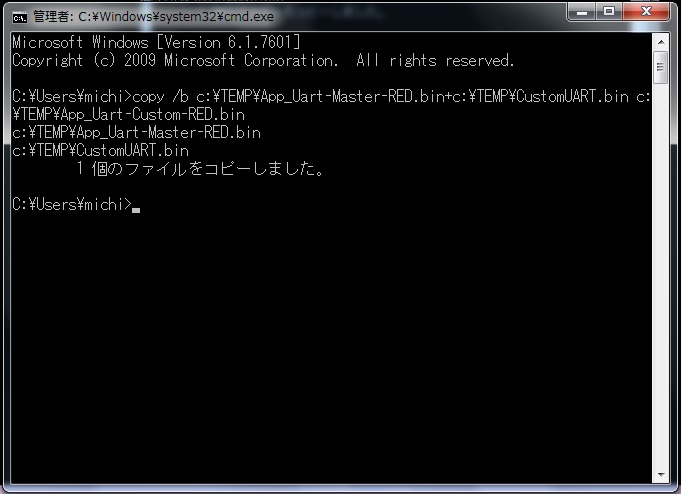

「copy /b c:TEMP\App_Uart-Master-RED.bin+c:TEMP\CustomUART.bin c:\TEMP\App_Uart-Custom-RED.bin」

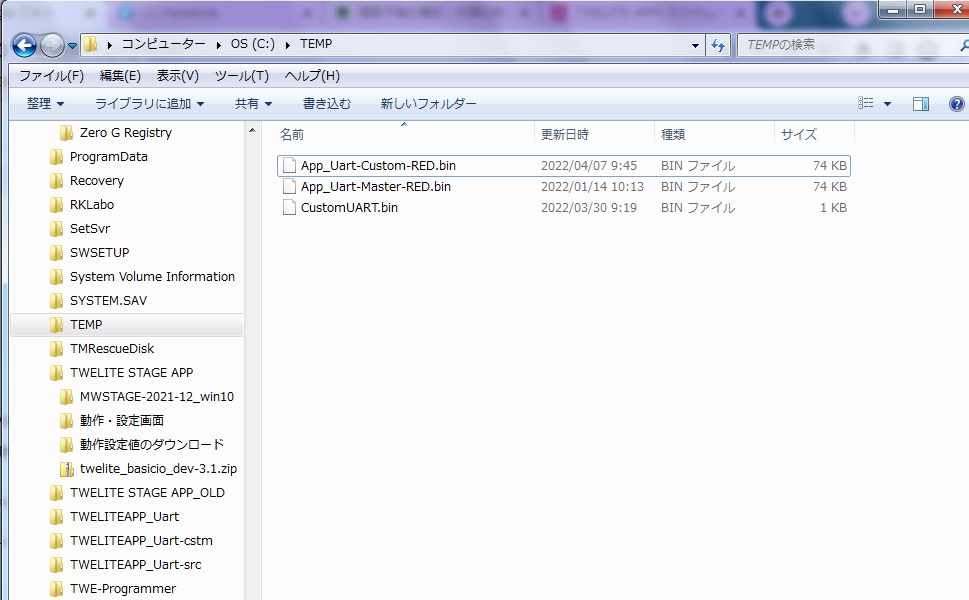

4-3．連結されたカスタムファームウェアはＣドライブの"TEMP"フォルダに格納される
＊＊TEMPフォルダは予め作成し、デフォルトのファームウェアとダウンロードした設定ファイルを格納しておく ＊＊
5．出来上がったファームウェアをTWELITEに書き込む

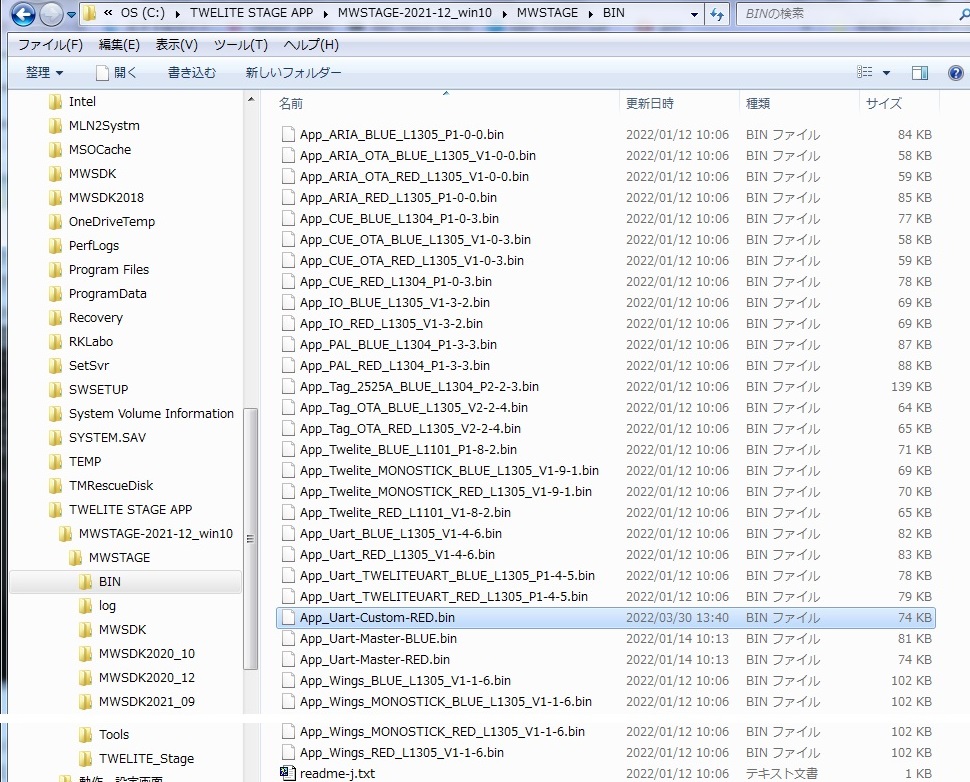

5-1．連結して出来上がったカスタムファームウェアを "TWELITE STAGE-APP" プログラムの "BIN" フォルダに格納

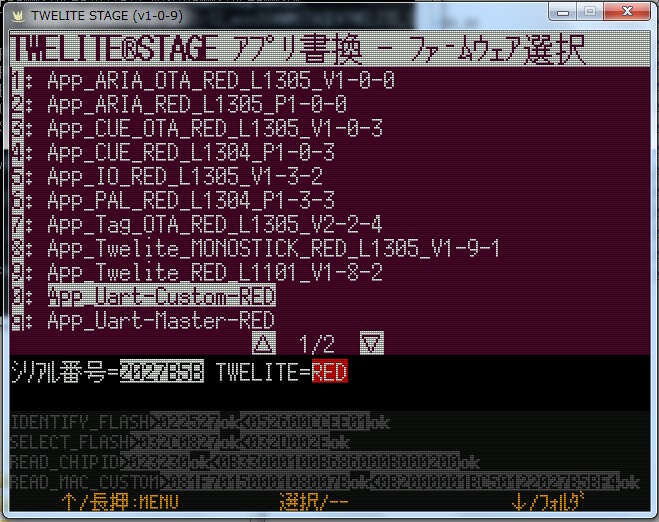

5-2．カスタムファームウェア "App_Uart-Custom-RED" をクリックして選択

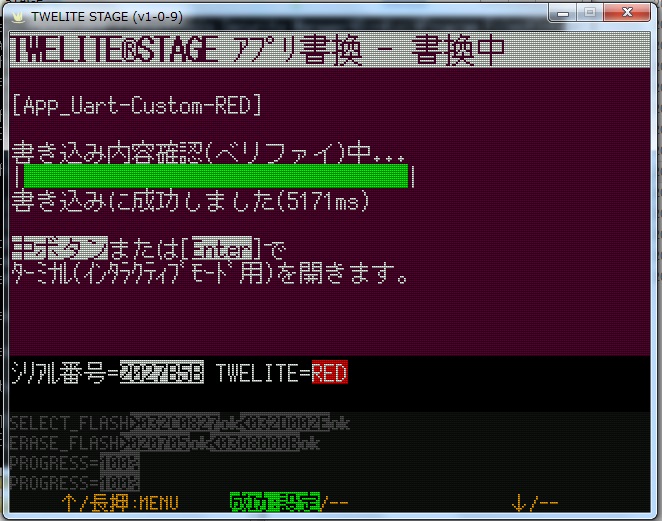

5-3．カスタムファームウェアの書き込み

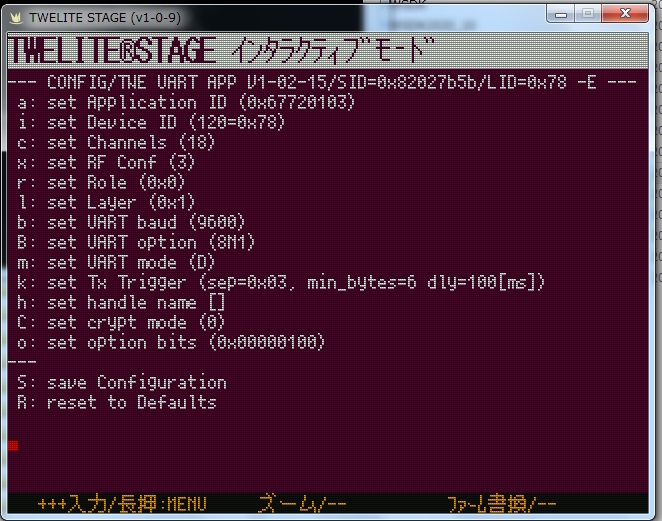

5-4．書き込み後、カスタマイズされた設定値をインタラクティブモードで確認
＊ 書き込み後 ＊ 書き込み前のデフォルト値
＊＊ バイナリーのファームウェア ＊＊
＊ 末尾に連結されたカスタムファームウェア ＊ ダウンロードされた設定値のファームウェア
＊＊ 変更された設定値 ＊＊
① UARTモード
* "UART mode" を「D」
② UARTボ－レート
* "UART baud "を「9600」
③ トリガー文字
* "TX Trigger" を「03,6,100」
④ オプションビット
* "option bits" を「00000100」
